SE-77 Dispositivo per taglienti diritti

Codice Prodotto: SE-77

SE-77 Dispositivo per taglienti diritti
Prezzo:
€ 57,34PZ
Listino:
Risparmi:
(%)

Disponibili: 1

Descrizione

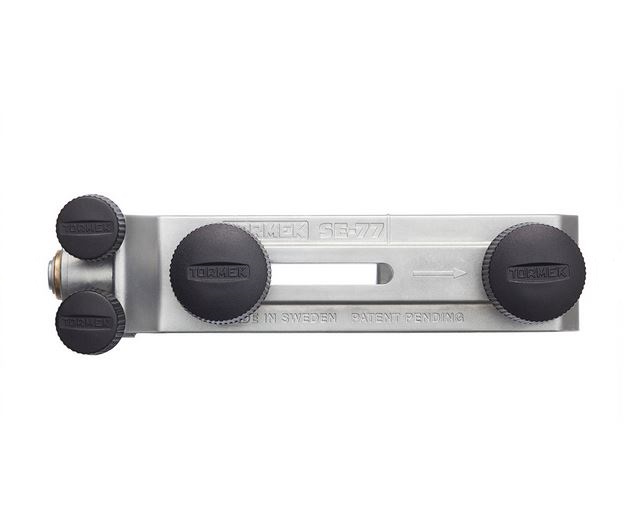

SE-77 Dispositivo per taglienti diritti

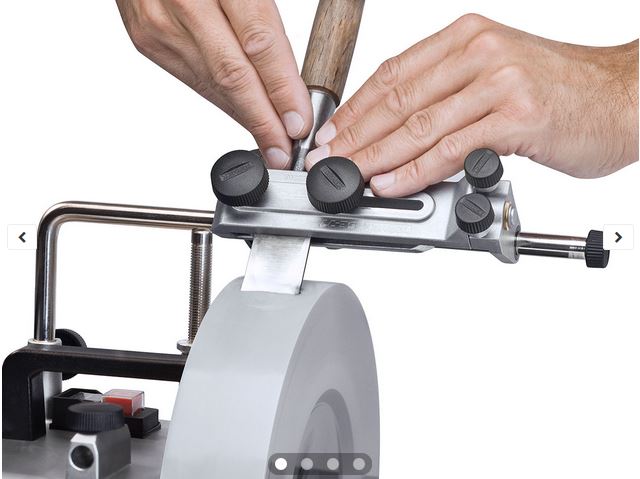

Il dispositivo per taglienti diritti SE-77 rende facile la configurazione di scalpelli per il legno e ferri delle pialle per eseguire l'affilatura ad angolo retto. Il design offre le migliori condizioni per un'affilatura corretta e un risultato finale caratterizzato dalla massima precisione. Il dispositivo può essere impostato anche per una forma leggermente convessa.

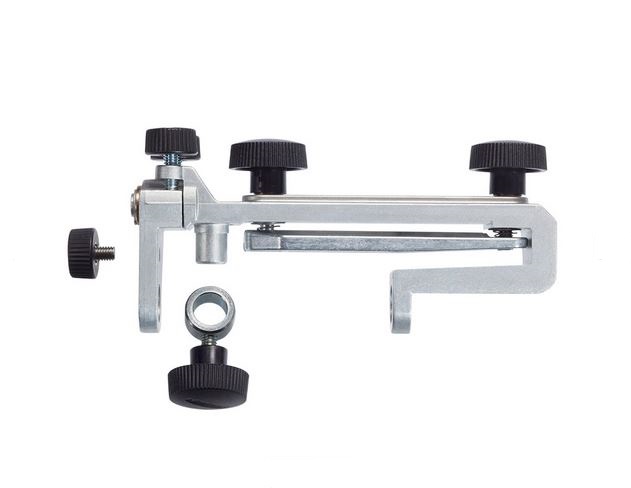

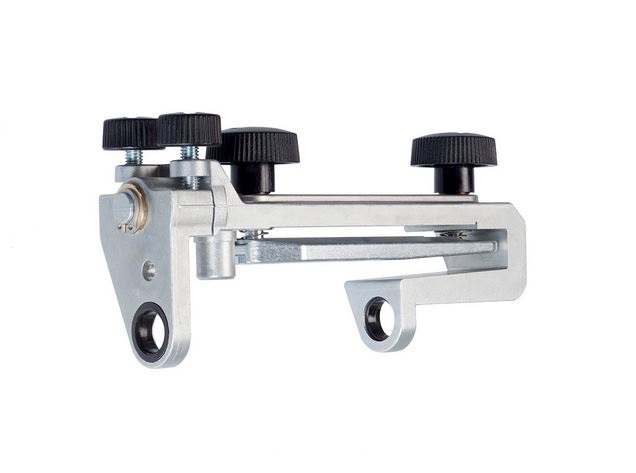

Il dispositivo per taglienti diritti SE-77 rappresenta un ulteriore sviluppo del dispositivo SE‑76. È stato realizzato con un lato regolabile che può essere configurato con l'aiuto di due piccole manopole che, se necessario, permettono di regolarlo con precisione. Il dispositivo può essere necessario quando l'utensile non è perfettamente perpendicolare alla mola, è molto stretto oppure quando l'acciaio è leggermente ritorto. La configurazione per una regolazione precisa viene effettuata in pochi secondi allentando una delle piccole manopole e serrando l'altra.



La costruzione del dispositivo rende anche possibile il posizio­namento e l'affilatura di scalpelli conici come, ad esempio, gli scalpelli giapponesi. I fermi di sicurezza garantiscono un fissaggio sicuro del dispositivo al supporto universale e impediscono che l'utensile scivoli all'esterno della mola in modo da eliminare qualsiasi rischio di danni alle dita durante l'affilatura. Il dispositivo è adatto a scalpelli per il legno e ferri delle pialle fino a 77 mm.



Affilatura di una forma convessa



Moltissimi tipi di ferri delle pialle beneficiano di una forma leggermente convessa. Il grado di curvatura dipende dal tipo di pialla e dovrebbe corrispondere all'incirca allo spessore dei trucioli. Grazie al lato regolabile del dispositivo SE-77, si può ottenere la forma convessa ottimale per il proprio utensile.

Per affilare una forma convessa, occorre centrare l'utensile sotto il segno della linea mediana del dispositivo.



Più si allentano le manopole di regolazione A e B, più ampio sarà il moto pendolare ottenuto, con conseguente aumento della convessità.



Montaggio stabile e sicuro affilatura





Il dispositivo allinea lo scalpello nel al suo lato superiore piatto. Lo spallamento (A) permette di montare correttamente l’attrezzo a 90°.

La pressione di serraggio proveniente dalla sporgenza centrale viene distribuita ai taglienti, garantendo un posizionamento stabile dell'utensile nel dispositivo, senza necessità di forzare il blocco.



Brevetti: SE 531 802, EP 1987916, US 9789583, U.S. Des. D651,884
